智慧型手機已成為我們日常生活中不可或缺的一部分，智慧型穿戴裝置的市場也在迅速發展。Apple考慮到將來參與可穿戴裝置市場的競爭對手，可能會像智慧型手機和平板電腦的情況一樣，未來IP的挑戰是可以預測的，這項創新消費性產品可能會被抄襲或模仿，Apple非常看重這個市場，所以規劃了相當完備的IP保護策略。
※本文摘錄自[解析Apple Watch在美國的智慧財產權保護策略 ]
本文首先說明智慧型手錶的定義及用途，介紹Apple Watch的系列設計，再從Apple Store開始Watch的IP之旅，這趟旅程是以Apple Watch相關的設計專利布局為主，當然也不忘介紹第1個相關發明專利，再看看其他形式的IP保護，整體觀察Apple Watch的IP策略。

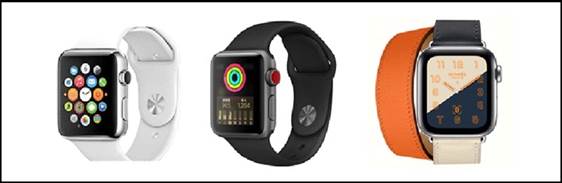

圖1：Apple Watch的時尚外型與多種錶帶的組合
智慧型手錶 v. 可穿戴裝置
智慧型手錶（smart watch）是一種多用途的可穿戴裝置，設計用於佩戴在手腕上，具有觸控式螢幕，可執行電腦運算功能、行動作業系統。除了商業用途外，還有許多應用在導航、紡織及醫療保健等領域（如圖2）。

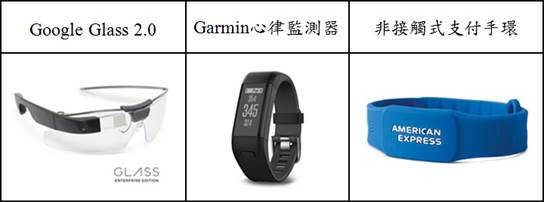

圖2：市面上各種應用在不同領域的可穿戴裝置
Apple Watch的系列設計
2015年4月，Apple發布了三款產品系列：Apple Watch，Apple Watch Sport和Apple Watch Edition（如圖3）[1] 。Apple Watch採用高度拋光的不銹鋼錶殼有兩種顏色--不鏽鋼色與黑色、顯示螢幕採用藍寶石水晶錶面，有許多風格的錶帶可供選擇，這些錶帶多樣化且易於更換，是Apple Watch的一個賣點。

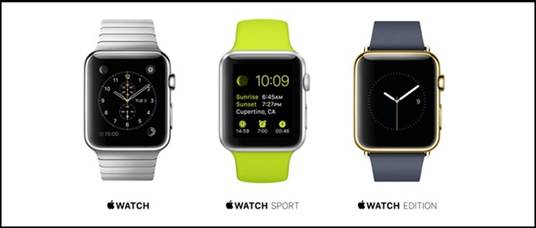

圖3：2015年Apple Watch系列產品的圖片

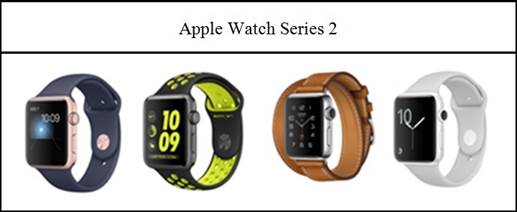

2016年9月，Apple推出Apple Watch Series 2（如圖4）。其中有兩款是與Nike及愛馬仕聯名的新錶款，Apple Watch Nike Plus外形設計相當具運動風格，搭載獨特APP與專屬Nike錶面，錶帶採鏤空穿孔設計；另一款愛馬仕聯名錶款Apple Watch HERMES則採用大膽的彩色皮革錶帶設計，有4種顏色可供選擇。
圖4：2016年Apple Watch Series 2系列產品
Apple在2017年9月推出Apple Watch Series 3，外觀設計與series 2相差不大，在錶冠上多了紅點（如圖5），但提供更好的效能，支援最新的AirPods（Apple無線耳機）配對使用，具備行動網路功能。

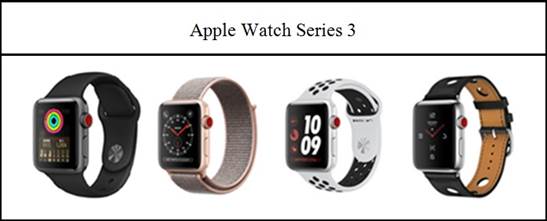

圖5：Apple Watch Series 3系列產品
2018年9月推出Apple Watch Series 4，其錶身更薄，外觀採用大圓角設計，顯示螢幕增大到40mm及44mm，又以圖文組合重新設計使用者介面（如圖6），另外，也考量使用者的需求，設計了多種簡潔錶面，增加互動性。

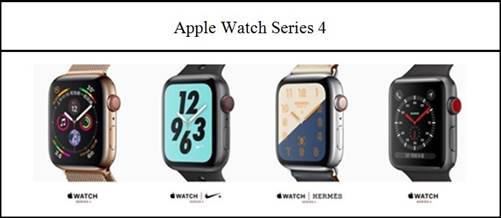

圖6：Apple Watch Series 4系列產品

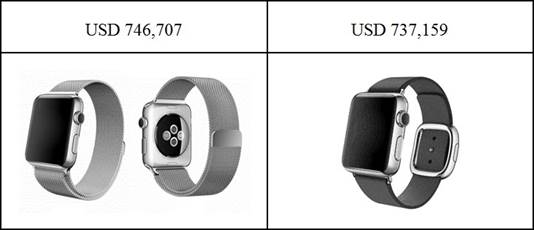

Apple Watch的智慧財產權保護策略
Apple已獲得多項設計專利，以確保該等設計的每個細節都受到保護。以下的IP之旅是以Apple可穿戴裝置的設計專利為主，也簡單介紹美國第1個與可穿戴裝置相關的發明專利，再分析Watch相關的設計專利布局，再討論其他IP形式的保護。
Watch可穿戴裝置在美國的相關專利
Apple獲得了許多發明和設計專利，這些專利申請已經公開，但這些專利大部分會永久地沉睡在專利資料庫中無法實現。這可能是出於戰略原因或是要誤導其競爭對手，或僅是因為該技術還不夠成熟無法進入市場。
第1個相關的發明專利
Apple可穿戴裝置的第1個相關專利在2011年8月提交的序號1,3212,045申請案。該專利的摘要簡單陳述著：「揭露了一種可穿戴的配件裝置」[2] ，其中Fig.5B揭露一個略呈弧彎狀的傳統的手環（如圖7右側），其表面具有可撓性顯示螢幕，這發明看起來不像現在我們所知道的Apple Watch，但是在2011年，這是一個非常有前途的發明。雖然，該摘要有點過於含糊，但相關技術中提供了有關這種裝置的更多細節：該手鐲由密封在織物覆蓋物內的分層可撓性鋼帶組成。......手鐲主要用作裝飾手鐲；然而，其他用途包括例如將褲腿保持遠離自行車鏈條，或者使用覆蓋有反光帶的手掌手鐲，為夜間行人和騎士提供更高的可見度。

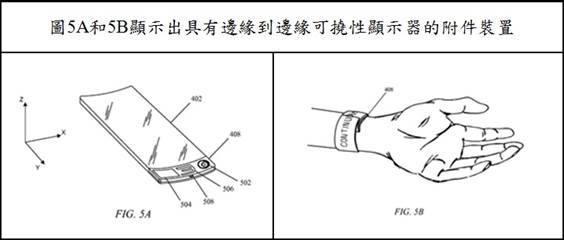

圖7：US 09176530發明專利的雙穩態彈簧的可撓性顯示螢幕
Fig.5A描述了現在Apple Watch的配件（如圖7左側），Apple已在裝置上加入了各種組件，而事實上手錶必須與其他裝置、電池等連接。以下是該裝置的描述：（...）這是附件裝置的視圖以及邊緣到邊緣顯示的外觀。（...）扁平狀態具有同時顯示更多可撓性顯示器402的優點，因此，可能是諸如參數初始化之類的活動或用於在其與另一便攜式電子裝置之間建立連接的優選狀態。附件裝置可以包含傳感器，該傳感器警告裝置關於它處於哪種狀態，然後改變使用者介面以針對該狀態優化（...）。
Apple Watch相關的設計專利
Apple為了保護自己的創意及設計，做了相當縝密的設計專利布局，以下一一介紹與Watch相關的設計專利。
Apple Store相關的設計專利
2011年，Apple在紐約曼哈頓的第五大道上翻修的立方體的玻璃店面，受到美國設計專利的保護（如圖8）。而位於上海浦東的Apple Store，是一 間圓柱形的玻璃建築（如圖9右側），內部有螺旋梯通往地下1樓的賣場，這螺旋形樓梯（如圖9左側）及圓柱形玻璃建築都有設計專利的保護。

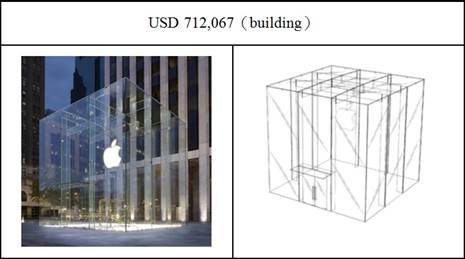

圖8：Apple在紐約的立方體的玻璃店面及設計專利

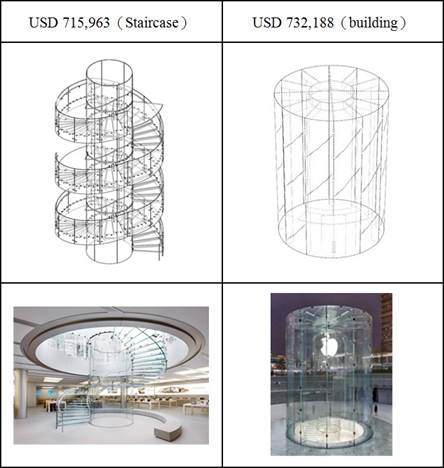

圖9：Apple的圓柱形玻璃建築及螺旋形玻璃樓梯的設計專利[3]

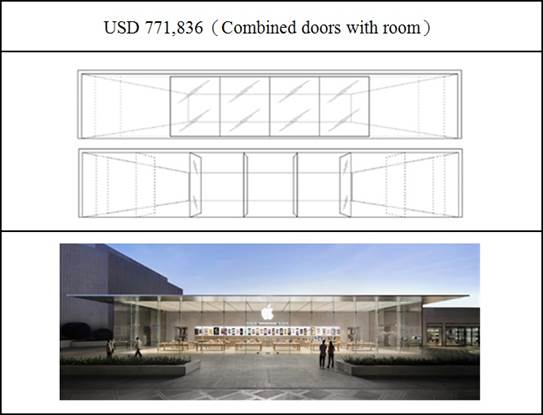

位於加州矽谷的Stanford購物中心的Apple門市，門面及內部的空間設計（如圖10及11）也受到設計專利保護。
圖10：Apple在史丹福的門市有一個細長的屋頂[4]

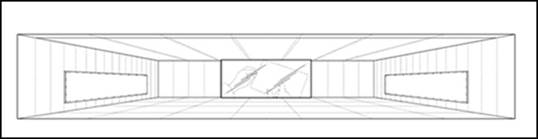

圖11：USD 774,209是關於商店內部的設計與布局的設計專利
Apple Watch展示架及展示桌的設計專利
Apple設計了Watch專用的展示架（如圖12）及展示桌（如圖 13-14），還有具收藏抽屜的展示桌，圖14右側顯示出顧客在展示桌旁邊打開側面抽屜（如圖15）就可看到Watch，這些展示相關設計都受設計專利保護。

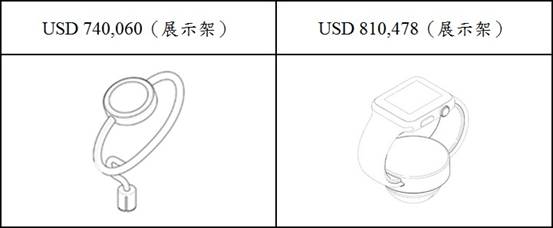

圖12：Apple Watch 商品展示架相關的設計專利[5]

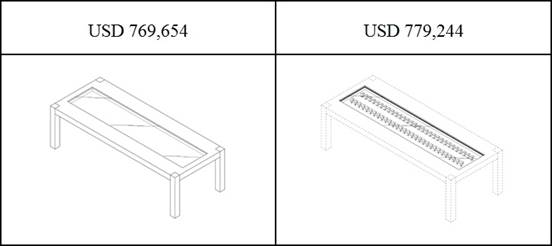

圖13：Apple Watch商品展示桌相關的設計專利

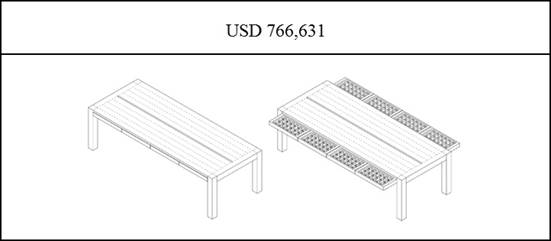

圖14：Apple Watch有收藏抽屜展示桌相關的設計專利

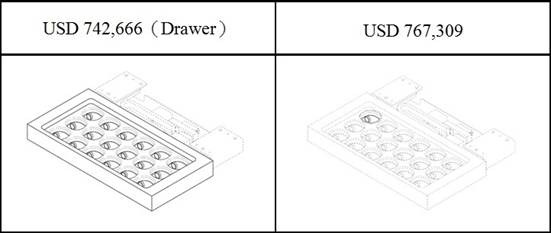

圖15 Apple Watch的展示桌抽屜及其部分特徵設計
Apple Watch相關的設計專利
Apple除了保護Watch相關的技術核心，還保護相關的裝飾性設計，包括：手錶的整體設計、錶帶、錶面、包裝以及每一個設計特徵。

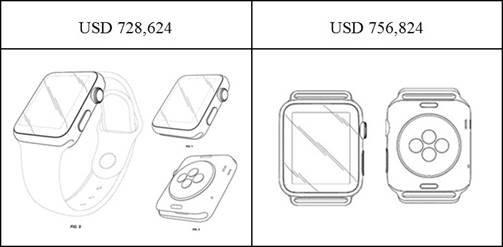

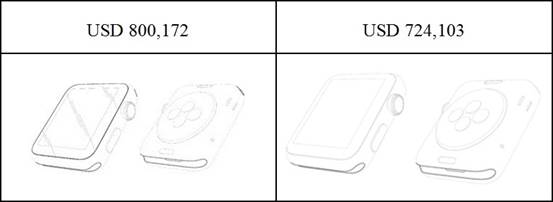

圖16：Apple Watch整體手錶的設計專利
錶帶相關的設計專利

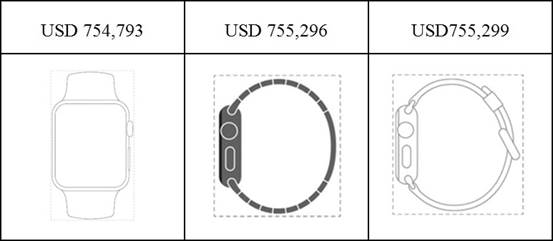

錶帶毫無疑問的是手錶的重要配件之一。2015年3月17日，Apple獲得了一個Apple Watch錶帶的設計專利（如圖17左側）。2015年4月21日，Apple獲准另外3個不包含錶殼之錶帶的設計專利，其中一款是連接手鍊狀的錶帶（如圖17右側）；另一款是尾端穿插押扣式的運動型錶帶（如圖18左側）；第3款是搭配著一般手錶搭扣的錶帶（如圖18右側）。

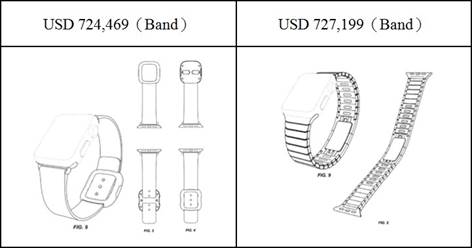

圖17：Apple Watch錶帶的設計專利

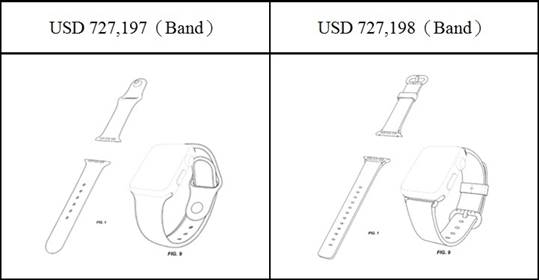

圖18：Apple Watch錶帶的設計專利

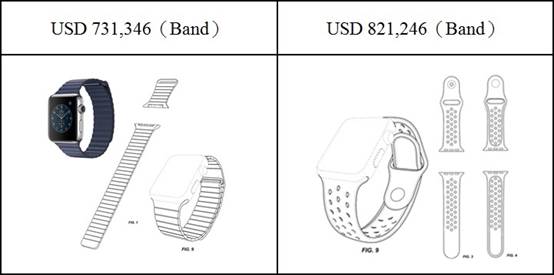

2015年6月9日，Apple取得一個皮革環狀錶帶之裝飾性設計的設計專利（如圖19左側）。2018年6月26日，取得一個鏤空穿孔錶帶的設計專利（如圖19右側），截至目前，Apple取得32件錶帶的設計專利。
圖19：Apple Watch錶帶的設計專利
錶帶附件的設計專利
Apple錶帶的其他附件也是新穎且獨特的設計，2016年5月3日，Apple獲准一個錶帶扣件的設計專利，1月26日及8月9日，取得錶帶附接件與其部分設計特徵的設計專利（如圖20）。

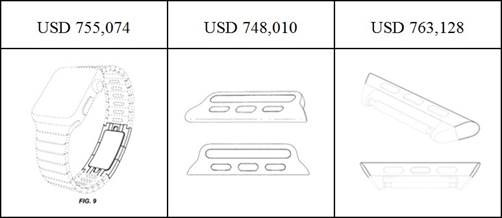

圖20：Apple Watch錶帶扣件及附接件的設計專利
錶殼相關的設計專利
2015年5月5日，Apple獲得錶殼外觀的設計專利（如圖21左側），Apple的設計團隊分析了錶殼的各個設計特徵，為了防止競爭對手可能仿冒或抄襲，Apple分別申請設計專利保護（如圖22-27）。
圖21：Apple Watch錶面及錶殼的設計專利

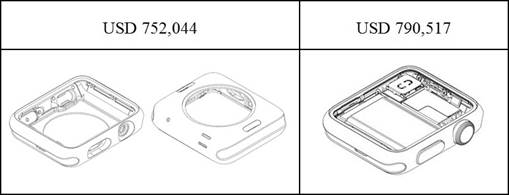

圖22：Apple Watch外殼及內部配置的設計專利

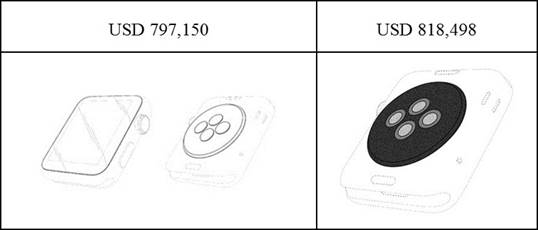

圖23：Apple Watch錶殼背面心率感應器的設計專利

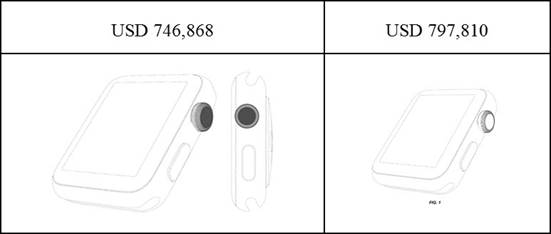

圖24：Apple Watch錶冠的設計專利
圖25：Apple Watch滑入式更換錶帶系統置的設計專利
Apple Watch的包裝和充電器設計
Apple還考慮到Watch的零售包裝是否也需要申請設計專利，每個產品都有自己獨特的簡約設計（如圖26-27）。Apple每推出一款新產品都會推出新的充電器，每一款充電座都有自己獨特的微妙簡潔設計，以不同形狀分享共同主題（如圖28）。

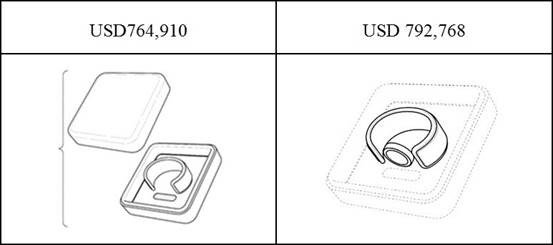

圖26：Apple Watch零售包裝盒的設計專利

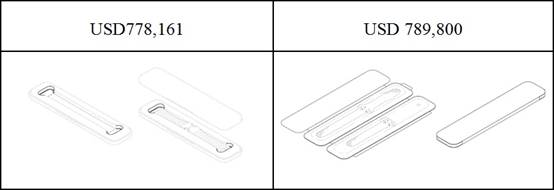

圖27：Apple Watch錶帶包裝盒的設計專利

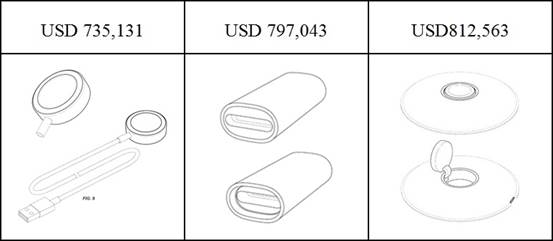

圖28：Apple Watch充電座的設計專利
Watch的標籤的設計專利
Apple為了Watch設計了各種不同的標籤（label），為了防止這些標籤設計可能會被競爭對手仿冒或抄襲，也申請設計專利予以保護（如圖29）。
圖29：Apple Watch使用的標籤之設計專利
時鐘和App等GUI的設計專利

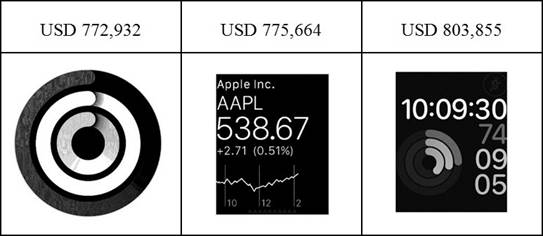

具有越來越直觀、越容易理解的使用者介面或許是可穿戴裝置成長的原因之一，因為GUI的識別和保護也全球的IP制度中快速發展。Apple也申請了Watch所使用的GUI的設計專利，USPTO核准公告了（如圖 30-31）。

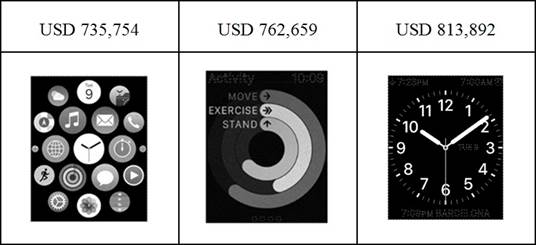

圖30：Apple Watch使用的GUI之設計專利
圖31：Apple Watch使用的GUI之設計專利
其他形式的IP保護
一個良好設計的IP保護策略除了發明及設計專利之外，還可以選擇其他IP形式的保護，例如：營業秘密可以保護方法、技術或其他可用於生產、銷售或經營之資訊。還有，企業可選擇以商標保護新產品的外觀形狀、零售包裝，或是產品的標籤、圖像或使用者介面等平面設計。
商標的保護
Apple將Apple Store的建築及室內布置設計申請商標，指定第35類的零售店服務，經USPTO核准註冊（如圖29）。

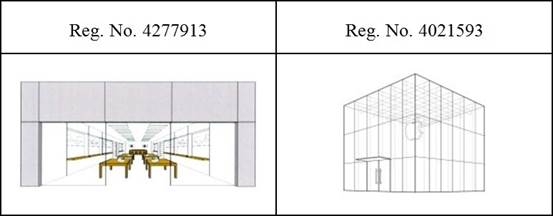

圖32：Apple Store的註冊商標
Apple將Watch的標籤申請商標（如圖33左側），指定電腦軟體，即用於配置和控制可穿戴電腦硬體和可穿戴電腦外圍設備的電腦應用軟體，經USPTO核准註冊。Apple也將Watch錶面螢幕上使用的圖像申請商標（如圖33-34），經核准註冊，取得商標法的保護。
圖33：Apple Watch的標籤及GUI的註冊商標

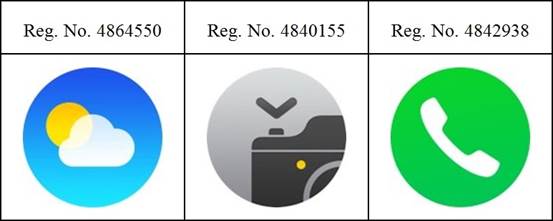

圖34：Apple Watch的GUI的註冊商標
結論
這一次Apple Watch的IP保護之旅已近尾聲，我們初步瞭解Apple如何依靠智慧財產權來保護其創新活動的成果。Apple是一家獨特的公司，不僅注重技術及製程的研發創新，也注視產品的創新與設計，也是少數負擔得起各種IP保護形式的企業。對於Apple這種公司而言，高度重視創新的品質，有些更為謹慎的作法就是提交了許多的專利申請[6] ，但最終放棄了這些申請，而不是根本沒有提交。
Apple Watch的圖片是擷取自Apple美國及台灣的官方網站及網頁https://support.apple.com 。
A wearable accessory device is disclosed. The wearable accessory device includes a flexible display coupled to a bi-stable spring. Coupling the display to the bi-stable spring allows the accessory device to be easily worn in a number of convenient locations。
Apple的圓柱型玻璃建築及螺旋型玻璃樓梯的設計專利的實物圖片來源截自網頁https://www.archdaily.com/tag/apple-store 。
圖解說明用的圖10中的門市實物照片來源截自網頁https://www.dezeen.com/2016/10/31/slender-roof-covers-apple-store-stanford-palo-alto-california-usa-bohlin-cywinski-jackson/ 。該建築是由Bohlin Cywinski Jackson設計的。
Apple還有其他的Watch展示架相關設計，例如：USD 73,942、USD789,123、USD 790,868、USD791,521、USD813,576及USD 826,604等設計專利。
Apple於2007年6月28日提出的序號29/281,695設計專利申請案，2011年6月7日放棄，不過，Apple也從該申請案分割出許多GUI及Icon的設計專利申請案，例如：USD 644,243、USD 644,244、USD 644,245、USD 644,246、USD 648,738以及USD 651,215等。
