從專利看各大廠智慧眼鏡的最新發展
吳碧娥╱北美智權報 編輯部

截至目前,全球科技大廠都在致力於布局VR/AR领域,而智慧眼鏡正是VR/AR技術最重要的商業化產品應用。儘管蘋果和三星的智慧眼鏡都還沒有明確的產品問世計畫,但是近期不斷曝光的各項新專利,顯示智慧眼鏡的競爭激烈……


圖片來源:pixabay.com

Apple Glass可能在2023年問世

蘋果一項新的專利申請中,描述了如何用眼睛控制蘋果眼鏡。根據專利申請資料,用戶可以透過混合眼動、眨眼和凝視來實現眼睛控制,還可以使用敲擊或滑動來接收用戶輸入,或是透過Siri來控制Apple Glass。國外媒體9to5網站也預測,在2022年將可看到一款以遊戲為中心的頭戴式耳機,並在2023年完成蘋果眼鏡的概念,目前蘋果公司已經將部分AR鏡頭試生產[1]

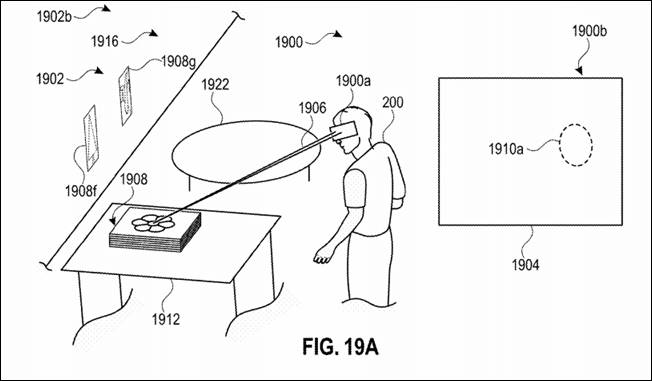

圖一、專利顯示蘋果眼鏡可用眼睛進行控制。

圖片來源:USPTO ,US2020/0225747A1

根據蘋果另一項專利顯示, Apple Glass有可能搭載自動對焦人眼的鏡片,蘋果設計一個以多個鏡片打造而成的系統,利用光學元件將iPhone 畫面直接置於用戶眼前,使用戶感覺螢幕展示的內容離實際距離更遠,甚至距離眼睛幾英吋之內也不失焦。除了光學組件外,專利還提到利用顯示器調整以滿足用戶的視覺需求,包括更改顯示器上圖像相對於其眼睛的位置、調整內容大小以保持一致性[2]

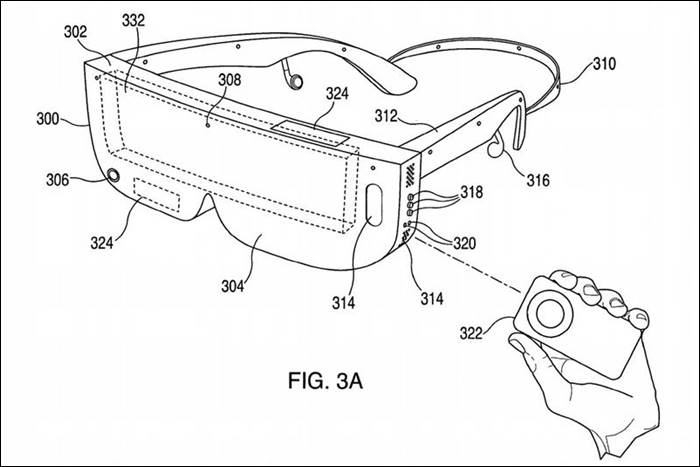

圖二、Apple Glass可能搭載自動調整度數的鏡片。
Apple 全新智能眼鏡 Apple Glass 或將搭載「自動調整度數」鏡片
圖片來源:USPTO,US 10,686,922B2

此外,為了增強顯示和虛擬現實系統運行時所需要的大量計算,蘋果另一項新專利是採用無線基地台提升智慧眼鏡的性能。為了讓AR眼鏡擁有更加完善的功能和體驗,蘋果採用無線設計的頭戴顯示器,由內置的電池組進行供電,數據計算則交由無線基地台處理。透過低延遲的無線傳輸將用戶的操作傳輸到基地台中,基地台再將運算後的的畫面從傳輸到眼鏡上,眼鏡本身只是一個中繼和顯示裝置。蘋果希望透過這樣的設計兼顧產品的性能與體積,並且讓產品運行更長的時間。這項專利除了加強信號的強度,保持畫面的穩定降低干擾,同時減少基地台運行所需的功率、增強信號的私密性。

三星智慧眼鏡採用Tizen操作系統

根據三星曝光的專利顯示,三星智慧眼鏡設計與自家的智慧手錶有關,因為這款眼鏡的界面看起來類似三星Galaxy Watch Active 2上的Tizen操作系統,也就是可通過觸摸眼鏡邊框來進行控制。因此,市場推測三星智慧眼鏡不會使用Android或Google的Wear 系統,而是使用自己的Tizen操作系統,其優勢在於可與三星的所有家用電器緊密結合,包括冰箱到電視、洗衣機和乾衣機,將與三星的物聯網市場和家庭自動化發展保持一致。[3]

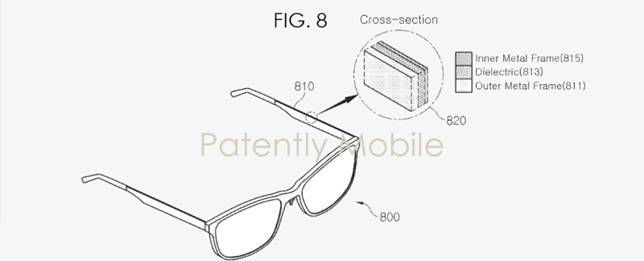

圖三、三星的智慧眼鏡可利用觸摸邊框進行控制。
2三星智能眼鏡專利數字2020年第三季度7 8&5A
圖片來源:patentlyapple

另外,根據WIPO在今年6月4日公佈的專利,三星正在研究如何將AR眼鏡連接到另一個設備,這項電子設備包括觸控螢幕、通訊模組以及至少一個處理器,並以投射虛擬顯示,在未來AR眼鏡可能成為智慧型手機的第二塊螢幕。

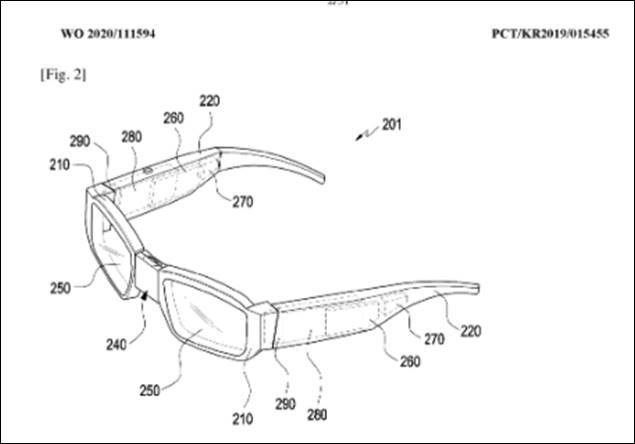

圖四、三星申請了可以連接到另一台設備的AR眼鏡專利。

圖片來源:WO/2020/111594

華為智慧眼鏡彈出式鏡頭設計

華為與Gentle Monster合作打造的Eyewear II智慧眼鏡剛在9月10日正式發售,大陸國家知識產權局最近批准了華為申請的 AR 智慧眼鏡專利。這項專利最特別之處在於採用了彈出式鏡頭設計,功能與智慧手機中彈出式鏡頭的功能相同,同時用戶可以通過應用程式控制相機鏡頭的旋轉,當不需要使用相機時可以輕鬆關閉相機電源。目前這一設計仍處於專利階段,尚不清楚華為是否會在未來的新品中用上這項設計。

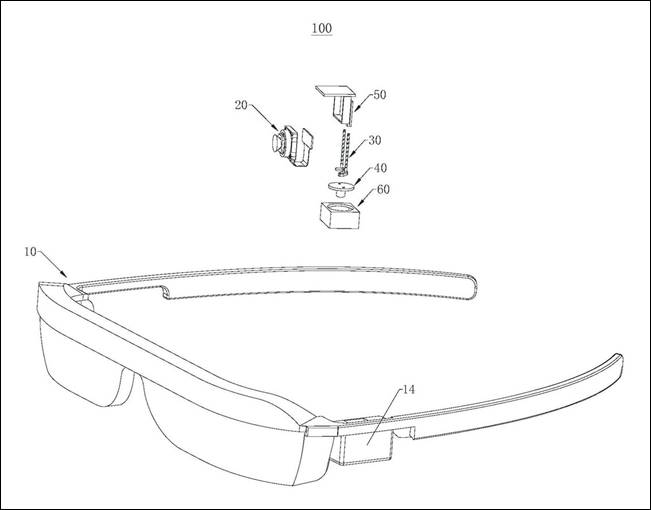

圖五、華為智慧眼鏡及智慧眼鏡控制系統
https://www.seekdevice.com/image/catalog/uploads/2020/huawei-smart-glasses-1.jpg
圖片來源:CNIPA,申請公佈號CN111367081A

OPPO在歐洲申請OPPO Glass商標

OPPO在今年上半年正式發佈智慧手錶OPPO Watch,在AR眼鏡產品上也有了新消息。2020年9月3日,OPPO向歐盟智慧財產局(EUIPO)申請了名稱為OPPO Glass的商標,這項商標申請規在第9類,可能應用在OPPO的首款AR眼鏡。

其實早在2019年底的未來科技大會上,OPPO就已經曝光過旗下智慧眼鏡的工程樣品,這款配備3D環繞技術的智慧眼鏡,擁有兩顆魚眼鏡頭,並內置了第三個鏡頭和一個ToF鏡頭來檢測距離,推測將成為AR遊戲的一個設備平臺。當時OPPO曾表示,OPPO AR Glass將在一年內上市,隨著OPPO在歐洲申請的商標文件曝光,可以期待OPPO有可能在歐洲市場率先亮相。

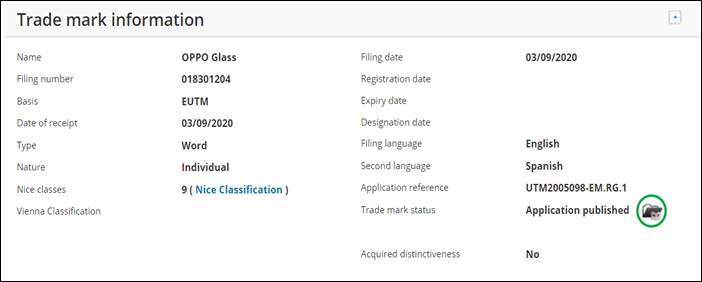

圖六、OPPO向歐盟智慧財產局申請OPPO Glass商標

圖片來源:EUIPO,申請號018301204
