2013大陸IC產業專利分析報告出爐 台廠名列十大不在少數
李淑蓮╱北美智權報 編輯部
2014.11.19

由一年一度的中國IC產業智財報告已經出爐,在4大IC產業的類別中 (IC設計、IC製造類、封裝測試和半導體材料設備),台灣有不少廠商在長達29年的統計區間,於不同的領域都有名列前10大專利權人,包括鴻海、聯發科、旺宏電子、群聯電子、威盛電子、台積電、聯電、南茂、及日月光等等。在這一期先跟讀者分享大陸IC設計領域的專利情況,接下來的刊期會分享IC製造類及封裝測試等領域之專利情況。

此報告是由中國半導體行業協會知識産權工作部及上海矽知識産權交易中心聯合編寫而成,研究人員主要針對中國專利中之IC (積體電路) 領域相關專利進行檢索,所有專利數據均來自中國國家知識産權局 (SIPO) 知識産權出版社之中外專利數據庫。統計日期爲1985年至2013年12月31日。此報告所列出之的檢索結果包含發明專利申請公開以及實用新型專利公告,但不包含外觀設計專利。

報告指出,自1985年至2013年底,中國IC領域之公開專利共有208,560件,其中發明專利公告168,029件,實用新型專利公開36,787件。其中,中國專利權人公開/公告的IC領域專利已經達到了110,108件,占所有IC領域中國專利的52.7%,已超過5成。不過,雖然中國在整體專利數量占了優勢,但其發明專利的比例卻是偏低的,只占其全部專利的68.9%;相對之下,韓國、歐洲、美國及日本的發明專利比例都在90%以上;以上可參看表1。

表1. 主要國家或地區在中國申請公開的IC相關專利情况 (1985/01/01~2013/12/31)

專利權人所在國家、地區

專利數(件)

實用新型公告(件)

發明專利公開(件)

發明專利比例

授權發明()

發明授權比例

中國大陸

110108

34232

75876

68.9%

39951

52.6%

臺灣

19014

2323

16691

87.7%

10375

62.1%

美國

22777

293

22484

98.7%

13804

61.3%

日本

31325

122

31203

99.6%

20453

65.5%

歐洲

12201

106

12095

99.1%

7056

58.3%

韓國

9868

15

9853

99.8%

6053

61.4%

資料來源:中國集成電路產業知識產權年度報告 (2014版)

表2是主要國家或地區去年(2013)年在中國大陸申請IC相關專利的情況,從表中可見,中國大陸仍是以數量占優,但發明專利占總體專利數量的比卻沒有進步,反而是下降了0.04%,只占68.9%;反觀韓、台、美、日、歐在這方面都有很大的進步,其中台灣廠商進步最多,躍升了6.6%,來到了94.2%;而韓國更是百分百為發明專利。

表2. 主要國家或地區在中國申請公開的IC相關專利情况  (2013年)

專利權人所在國家、地區

專利數(件)

實用新型公告(件)

發明專利公開(件)

發明專利比例

2013年授權發明(件)

發明授權比例

中國大陸

22224

6993

15231

68.5%

8698

57.1%

臺灣

1773

102

1671

94.2%

1194

71.5%

美國

2041

72

1969

96.5%

1604

81.5%

日本

2168

39

2129

98.2%

1694

79.6%

歐洲

992

62

930

93.8%

587

63.1%

韓國

718

0

718

100.0%

410

57.1%

資料來源:中國集成電路產業知識產權年度報告 (2014版)

 IC設計領域 - 類比IC設計夯  中興華為表現最優

報告將IC設計細分為4類,分別是類比IC(Analogy)、邏輯IC (Logic)、儲存器類IC (Storage)、處理器類 (Processor)。截至2013年底為止,各類別之專利件數可見表3。

表3.  IC設計設計各類別之中國專利分布

類別

發明專利公開

實用新型專利公告

授權發明

類比IC

48753

17762

24269

邏輯IC類(專用IC

15549

4468

7761

存儲器類IC

21533

2410

11309

處理器類IC

17363

3254

8086

合計

92774

24503

45871

注:因爲一個專利有可能涉及幾個類別,所以合計數略小於各類別數量的總和。

資料來源:中國集成電路產業知識產權年度報告 (2014版)

表3顯示,類比IC在專利數量上,占大陸IC產業專利數量的最大宗,就發明公開的報分,即超過半數,達52.5%。截止2013年12月31日,大陸IC領域專利中,類比IC類專利檢索結果共有66515件。其中發明專利公開48753件、實用新型專利公告17762件、獲得授權的發明專利24269件。

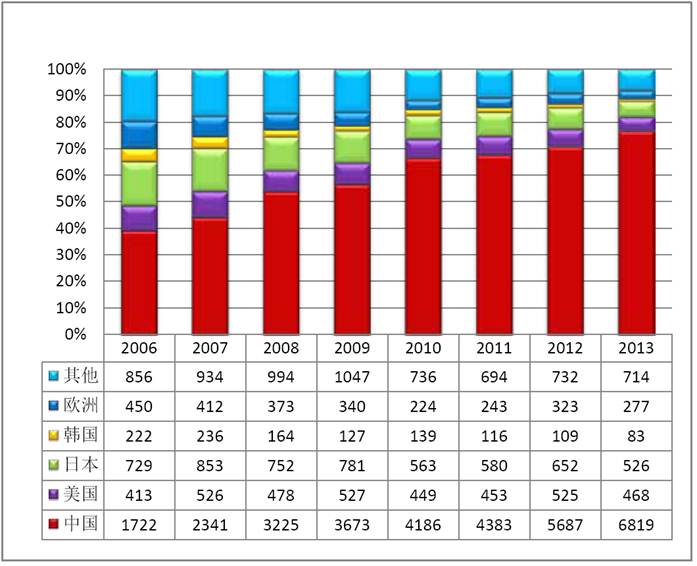

圖1顯示了以不同2001至2013年類比IC專利公開/公告年度趨勢對比,從圖中明顯看出,以紅色為代表的中國成長相當快速,所占的比例從39%逐年升高至77%,而且數量的增長基本上是由大陸境內專利權人完成的。在類比IC專利領域內,歐洲、日本及韓國權利人的年度公開/公告專利數量有緩慢下降的跡象,而美國則是相對穩定。

圖1. 2006年至2013年類比IC中國專利公開/公告趨勢對比

資料來源:中國集成電路產業知識產權年度報告 (2014版)

表4.  2001年至2013年類比IC類專利公開/公告權利人排名                                                                                           單位:件

專利權人

國家和地區

排名

專利公開/公告件數

授權發明專利數

中興通訊股份有限公司

中國

1

1498

729

華爲技術有限公司

中國

2

1470

882

松下電器産業株式會社

日本

3

1376

930

三星電子株式會社

韓國

4

991

755

飛利浦電子股份有限公司

荷蘭

5

902

390

索尼株式會社

日本

6

886

646

高通股份有限公司

美國

7

871

384

日本電氣株式會社

日本

8

576

461

海信集團公司

中國

9

533

56

東南大學

中國

10

472

157

資料來源:中國集成電路產業知識產權年度報告 (2014版)

表5.  2013年類比IC類專利公開/公告權利人排名                                                                                           單位:件

專利權人

國家和地區

排名

專利公開/公告件數

授權發明專利數

華爲技術有限公司

中國

1

111

112

電子科技大學

中國

2

109

78

東南大學

中國

3

106

38

中興通訊股份有限公司

中國

4

81

114

中國科學院微電子研究所

中國

5

69

34

高通股份有限公司

美國

6

66

105

索尼株式會社

日本

7

58

35

聯發科技股份有限公司

中國

8

55

36

國家電網公司

中國

9

55

4

天津大學

中國

10

51

16

資料來源:中國集成電路產業知識產權年度報告 (2014版)

表4爲2001年至2013年中國大陸IC領域中,類比IC類專利公開/公告排名前十名之權利人。2001年至2013年期間,中國類比IC類專利中,排名前二大均為中國企業,分別是中興通訊和華爲技術,其累計公開/公告的模擬電路類中國專利分別爲3829件和3623件;此外,排名前十的專利權人中還有3家日本公司、1家韓國公司、1家美國公司以及1家荷蘭公司。

表5爲2013年中國大陸IC領域中,類比IC類專利公開/公告排名前十位權利人。從中可以看出中國的專利權人占了大多數,說明在類比IC領域,中國大陸的技術開發已有不錯的水準。2013年專利公開/公告量最多的是華爲技術,公開/公告該領域專利數量111件,其專利集中在計算、演算和電通信技術。電子科技大學位列第二,公開/公告該領域中國專利109件,其專利主要涉及用微粒輻射束、聲波或電磁波(例如無綫電或光通信)作爲傳輸路徑的電通信系統。東南大學排名第三,公開/公告該領域專利106件,其專利集中在頻率或相位的自動控制。

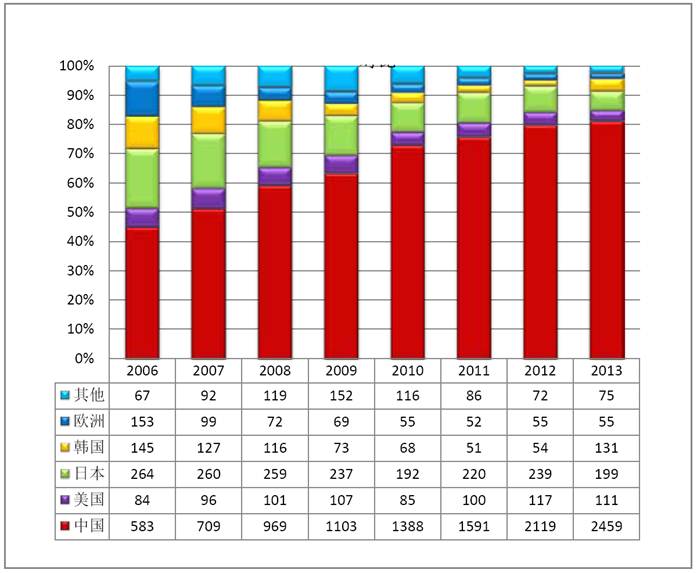

在邏輯IC的部分,中國大陸權利人表現也是很突出,由圖2可見,2006年至2013年之間,來自中國大陸的邏輯IC類專利公開/公告數量所占的比例逐年升高,到2013年這一年比例上升到81%。美國專利權人公開該領域上專利數量比較平穩;至於日本、歐洲專利權人的專利公開/公告該領域專利數量則是持續减少。

圖2.  2006年至2013年邏輯IC中國專利公開/公告趨勢對比

資料來源:中國集成電路產業知識產權年度報告 (2014版)

下表6爲2001年至2013年期間,中國邏輯IC類專利公開/公告排名前十位之權利人。韓國的三星電子在此一領域排名第一,累計公開/公告相關邏輯IC類中國專利為522件。日本索尼株式會社、飛利浦電子分別位列二、三位,分別累計公開/公告相關邏輯IC類中國專利494件及409件。排名前十的專利權人中,有四位來自中國,但是排名都在比較後面。值得注意的是排名前十位權利人中,有二個為大陸高等院校,說明中國大陸高等院校對邏輯IC領域的發展有一定程度的投入。

表6.  2013年邏輯IC類專利公開/公告權利人排名                                                                                           單位:件

專利權人

國家和地區

排名

專利公開/公告件數

授權發明專利數

三星電子株式會社

韓國

1

522

383

索尼株式會社

日本

2

494

331

皇家飛利浦電子股份有限公司

荷蘭

3

409

195

松下電器産業株式會社

日本

4

367

281

華爲技術有限公司

中國

5

316

196

中興通訊股份有限公司

中國

6

278

165

夏普株式會社

日本

7

252

156

精工愛普生株式會社

日本

8

232

158

清華大學

中國

9

205

139

浙江大學

中國

10

175

102

資料來源:中國集成電路產業知識產權年度報告 (2014版)

表7爲2013年中國邏輯IC類專利公開/公告排名前十位之權利人。從中可以看出專利權人大多數來自中國大陸,雖然前二大不是中國廠商,但仍顯示了在邏輯IC這一領域中,大陸廠商的技術開發已日形重要。2013年邏輯IC類專利數量排名第一的是索尼株式會社,專利公開/公告數量爲52件,其專利主要集中在影像通信,例如電視。排名第二的是三星電子,公開/公告相關專利28件,其專利主要集中在影像通信以及對用靜態方法顯示可變信息的指示裝置進行控制的裝置或電路。華爲技術於2013年公開/公告邏輯器件類專利26件,排名第三,其專利主要集中在影像通信中的電視系統。

7.  2013年邏輯IC類專利公開/公告權利人排名                                                                                           單位:件

專利權人

國家和地區

排名

專利公開/公告件數

授權發明專利數

索尼株式會社

日本

1

52

33

三星電子株式會社

韓國

2

50

18

華爲技術有限公司

中國

3

39

18

西安電子科技大學

中國

4

39

10

浙江大學

中國

5

29

9

國家電網公司

中國

6

28

4

高通股份有限公司

美國

7

28

24

夏普株式會社

日本

8

27

28

榮成市鼎通電子信息科技有限公司

中國

9

27

0

電子科技大學

中國

10

24

4

資料來源:中國集成電路產業知識產權年度報告 (2014版)

存儲器類韓國占先  台灣群聯電子異軍突起

表8爲2001年至2013年期間中國存儲器IC類專利累計排名前十位之專利權人。排名前十位的專利權人中,中國大陸的專利權人僅有華爲技術一家,而排名第一的是韓國三星電子,2001年至2013年累計公開/公告存儲器IC類中國專利達1022件,排名第二的是美國國際商業機器公司(IBM),累計公開/公告存儲器類中國專利722件。日本松下電器排名第三。從表8可以看到,日本、美國和韓國專利權人在存儲器領域占有明顯優勢,像日本有四家專利權人排名在前十,美國子韓國則各有兩家專利權人排名在前十;此外,台灣的旺宏電子也此領域中,於前十大中占有一席之地。

表8.  2010年-2013年存儲器IC類專利公開/公告權利人排名                                                                                           單位:件

專利權人

國家和地區

排名

專利公開/公告件數

授權發明專利數

三星電子株式會社

韓國

1

1022

626

國際商業機器公司

美國

2

722

593

松下電器産業株式會社

日本

3

706

438

海力士半導體有限公司

韓國

4

667

353

旺宏電子股份有限公司

臺灣

5

552

410

英特爾公司

美國

6

533

392

索尼株式會社

日本

7

494

360

東芝株式會社

日本

8

457

330

富士通株式會社

日本

9

372

195

華爲技術有限公司

中國

10

345

169

資料來源:中國集成電路產業知識產權年度報告 (2014版)

表9爲2013年中國存儲器IC類專利公開/公告排名前十位之權利人,從公開/公告專利數量來看,2013年韓國海力士半導體的存儲器IC類中國專利最多,有90件,主要分布在G11C (靜態存儲器) 領域;華爲技術位列第二,2013年公開/公告相關領域專利82件,主要涉及G06F(電數字數據處理)領域;京東方科技排名第三,2013年公開/公告相關領域專利70件,主要涉及G09G (對用靜態方法顯示可變信息的指示裝置進行控制的裝置或電路) 領域。至於台灣部分則有群聯電子上榜,2013年公開/公告相關領域專利41件,名列等8。

明顯可見,2013年韓國專利權人在存儲器領域已經處於領先地位,海力士半導體以及三星電子在該領域專利的公開量已經超過了美國及日本公司。韓國在存儲器IC領域集中發展,使得系統半導體等維持快速生長,韓國儲存器IC的世界市場占有率在2010年爲49.8%,在2012年已增長至52.7%。近年來,中國專利權人在該領域的競爭力略有提高,和2001年到2013年累計專利排名相比,進入前十的專利權人數量已有大幅上升,特別是華爲技術已經向前方靠攏。

表9.  2013年存儲器IC類專利公開/公告權利人排名                                                                                           單位:件

專利權人

國家和地區

排名

專利公開/公告件數

授權發明專利數

海力士半導體有限公司

韓國

1

90

24

華爲技術有限公司

中國

2

82

14

京東方科技集團股份有限公司

中國

3

70

0

三星電子株式會社

韓國

4

61

66

國際商業機器公司

美國

5

56

19

上海宏力半導體製造有限公司

中國

6

56

12

英特爾公司

美國

7

44

49

群聯電子股份有限公司

臺灣

8

41

24

美光科技公司

美國

9

39

27

中國科學院微電子研究所

中國

10

38

10

資料來源:中國集成電路產業知識產權年度報告 (2014版)

處理器類鴻海占一席之地

下表10爲2001年至2013年,中國IC領域處理器類之專利累計公開/公告排名前十位之權利人。兩家美國公司排名領先,分別為國際商業機器 (IBM) 和英特爾(Intel),累計公開/公告處理器類相關中國專利分別為828件和741件,顯示處理器領域中之主要技術仍掌握在美國廠商手中。大陸的的華爲技術和中興通訊分別排名三、四位,公開該領域專利各有391件和354件;值得一提的是,威盛及鴻海在此領域分據第5及第7位。

表10.  2010年-2013年處理器類專利公開/公告權利人排名                                                                                           單位:件

專利權人

國家和地區

排名

專利公開/公告件數

授權發明專利數

國際商業機器公司

美國

1

828

685

英特爾公司

美國

2

741

527

華爲技術有限公司

中國

3

391

211

中興通訊股份有限公司

中國

4

354

195

威盛電子股份有限公司

臺灣

5

335

249

微軟公司

美國

6

314

135

鴻海精密工業股份有限公司

臺灣

7

299

83

松下電器産業株式會社

日本

8

248

175

皇家飛利浦電子股份有限公司

荷蘭

9

245

81

高通股份有限公司

美國

10

236

102

資料來源:中國集成電路產業知識產權年度報告 (2014版)

表11爲2013年處理器類專利公開/公告排名前十的權利人情况。2013年,英特爾在處理器領域公開/公告的中國專利最多,共有74件,主要涉及電數字數據處理,英特爾同時也是專利授權量最多的公司,共獲授權67件。排名第二的是華爲技術,2013年公開/公告處理器類相關中國專利66件,專利主要涉及電數字數據處理。至於台灣廠商鴻海則是排名第5,公開/公告處理器類相關中國專利達40件。

表11.    2013年處理器類專利公開/公告權利人排名                                                                                           單位:件

專利權人

國家和地區

排名

專利公開/公告件數

授權發明專利數

英特爾公司

美國

1

74

67

華爲技術有限公司

中國

2

66

26

國際商業機器公司

美國

3

61

45

浪潮電子信息産業股份有限公司

中國

4

52

4

鴻海精密工業股份有限公司

臺灣

5

40

8

高通股份有限公司

美國

6

35

27

無錫江南計算技術研究所

中國

7

34

3

北京奇虎科技有限公司

中國

8

32

0

輝達公司

美國

9

32

5

奇智軟件(北京)有限公司

中國

10

29

1

資料來源:中國集成電路產業知識產權年度報告 (2014版)
